מפלסת Caterpillar Maxus Równiarka drogowa MAxus Cat technologia/Grader Maxus Cat Technology

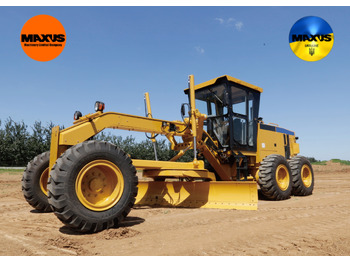

Równiarka samojezdna A CAT Caterpillar Brand

pomaga wydajnie i szybko wykonać pracę, niezależnie od tego, czy szukasz wydajności niwelowania, dokładnego równania, rozsypywania, robót ziemnych, usuwania gruzu i zarośli, usuwania śniegu, wykańczania zbocza czy kopania rowu.

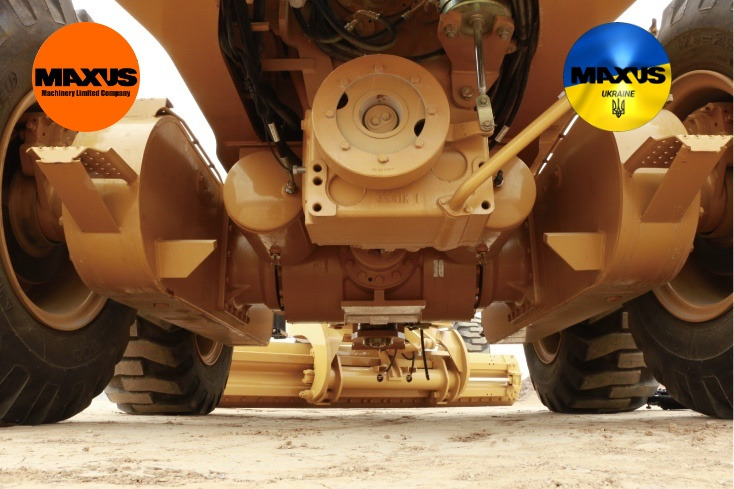

Oś tandemowa CAT

Wykorzystanie projektowania i doświadczenia firmy Caterpillar w przypadku osi tandemowej

Ulepszony układ łożysk i zoptymalizowany rozkład obciążenia dzięki przekładni głównej z 4 przekładniami planetarnymi

Krótsze przestoje oraz mniejsze koszty pracy i serwisu związane z konserwacją i naprawami

Dłuższy okres międzyobsługowy przy wymianie oleju smarowego

Wiodący w swojej klasie poziom produkcji i kontroli jakości, obowiązkowe testy wydajności przed dostawą na linię montażową

System sterowania

7-pozycyjny drążek łączący z elektrycznym sterowaniem hydraulicznym umożliwia łatwą obsługę z kabiny

Optymalny zasięg ostrza, szybka zmiana położenia DCM dla większego zasięgu i lepszego

praca na wysokim zboczu brzegu

Pasek łączący jest niezbędny do zwiększenia zasięgu podczas wycinania zboczy lub zboczy rowu

Wymienne tuleje skracają czas i koszty serwisu

Pływak ostrza

Standardowa funkcja pływania lemiesza umożliwia opuszczanie lemiesza bez użycia ciśnienia hydraulicznego, co zwiększa wszechstronność

Pływak ostrza włącza się poprzez popchnięcie lewego i prawego elementu sterującego siłownika podnoszenia całkowicie do przodu poza zapadkę

Zapewnia ochronę maszyny i chodnika podczas odśnieżania

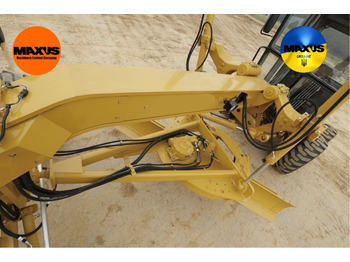

Dyszel rurowy w kształcie litery A zapewnia maksymalną wytrzymałość i trwałość

Wymienna kula dyszla (przykręcana – nie spawana) skraca czas i zmniejsza koszty serwisowania

Łatwe usuwanie podkładek regulacyjnych w celu regulacji dyszla

System hydrauliczny

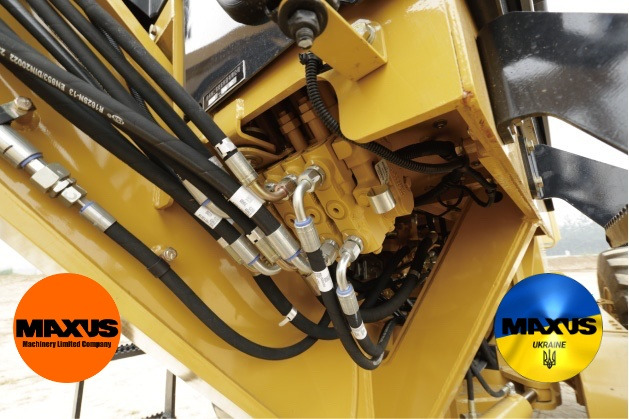

Zawory z kompensacją ciśnienia o proporcjonalnym priorytecie (PPPC) zawierają specjalnie wycięte szpule do zastosowań w równiarkach samojezdnych, stale dopasowując przepływ hydrauliczny i ciśnienie do zapotrzebowania na moc, umożliwiając łatwe wielofunkcyjne sterowanie w celu optymalizacji wydajności pracy

Światowej klasy pompa tłokowa Caterpillar o zmiennym wydatku skutecznie zmniejsza zużycie energii i wydzielanie ciepła w układzie hydraulicznym, poprawiając oszczędność paliwa

Układ hydrauliczny wykrywający obciążenie zapewnia spójny i precyzyjny ruch lemiesza, poprawiając wydajność wykańczania

Wewnętrzne zawory zwrotne blokujące w PPPC zapobiegają niezamierzonemu ruchowi cylindra i potencjalnym wyciekom

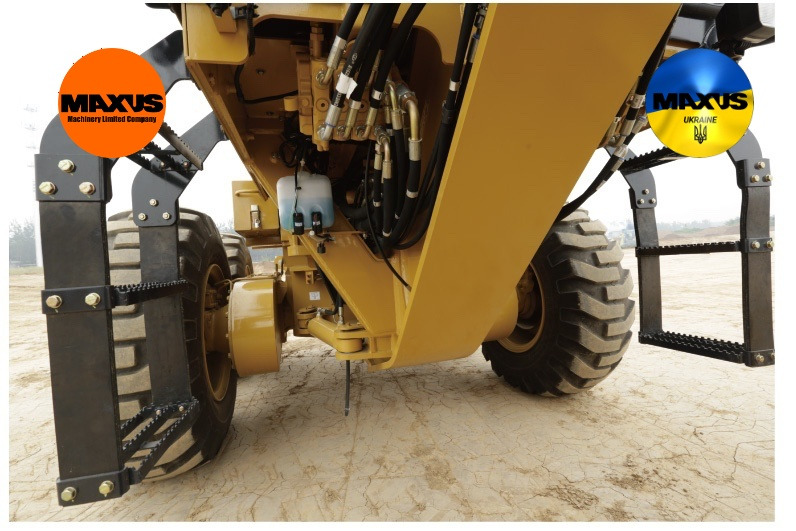

Przednia rama

Konstrukcja o przekroju skrzynkowym z kołnierzem eliminuje spawy z obszarów o dużym naprężeniu, poprawiając niezawodność i trwałość

Ciągła konstrukcja płyty górnej i dolnej zapewnia spójność i wytrzymałość, poprawiając trwałość ramy przedniej

Prowadzenie węży hydraulicznych minimalizuje narażenie na uszkodzenia i zapewnia szybki dostęp do serwisu

Tuleje bezobsługowe zwiększają trwałość i zmniejszają całkowite koszty serwisu

Układ sterowania

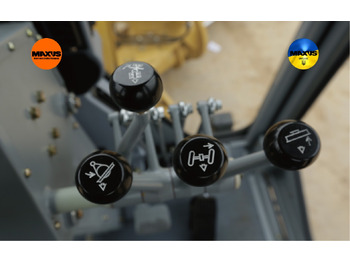

Dźwignie o krótkim skoku są rozmieszczone w odpowiednich odstępach, co pozwala na łatwe sterowanie wielofunkcyjne

Krótki skok dźwigni (40 mm) i niewielki wysiłek dźwigni zmniejszają zmęczenie operatora

Duża kabina

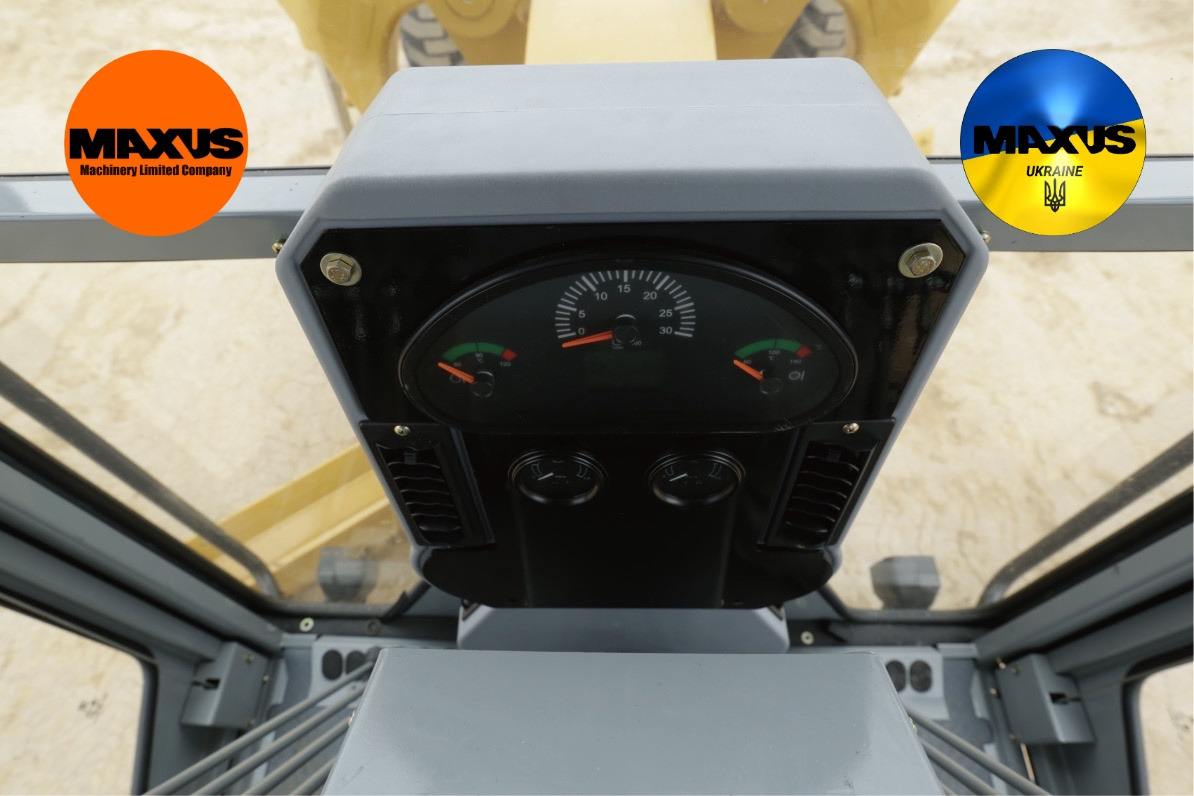

Deska rozdzielcza o wysokiej wydajności z 3-poziomowym systemem alarmowym

Kabina zamontowana na przedniej ramie zapewnia wyjątkową widoczność lemiesza i przedniej osi nawet podczas ruchu przegubowego

Duża kabina o wysokości 1,9 m i o 30% większej przestrzeni niż u większości konkurentów zapewnia wyjątkowy komfort

Ciężar roboczy

Standardowe 15 070 kg

Z przednią i tylną przeciwwagą 15 870 kg

Wymiary całkowite L*W*H 8703*2630*3360 mm

Długość ostrza (dł.*szer.*wys.) (10 stóp) stóp 3974*25*610 mm

Z lemieszem przednim 16 270 kg

Ze zrywakiem i przednim lemieszem 17 280 kg

Specyfikacje operacyjne

Prędkość maksymalna, do przodu 40 km/h

Prędkość maksymalna, bieg wsteczny 29 km/h

Min. Promień skrętu 7800 mm

Kąt artykulacji, lewa/prawa 20°

Zdolność do pokonywania wzniesień 30°

Rozstaw osi 6140 mm

Uciąg dyszla 85 kN

Silnik

Producent silnika PERKINS

Moc znamionowa (kW przy obr./min) 150,9 przy 2200

Maks. Moment obrotowy (kN@RPM) 720@1400~1600

Pojemność 8,82 L

Otwór 114mm

Skok 144 mm

Liczba cylindrów 6

Przenoszenie

Typ Convertidor, Powershift

Ciśnienie przełączania pod obciążeniem 1,3 ~ 1,7 MPa

Biegi do przodu / do tyłu 6 do przodu / 3 do tyłu

Uruchomiona sprężyna hamulca postojowego, zwolnione powietrze

Oś tandemowa

Marka/Caterpillar

Model ST23

Mechanizm różnicowy bez wirowania

Zacisk hamulca serwisowego – tarcza

Drugi obwód podwójny

Oscylacja przód w górę 15°

Oscylacja przód w dół 25°

Oś przednia

Prześwit 602 mm

Pochylenie koła, lewo/prawo ±18°

Maks. Oscylacja ±16°

Zakres sterowania, lewo/prawo ±47,5°

System hydrauliczny

Typ obwodu Wykrywanie obciążenia, PPPC

Typ pompy Zmienny tłok

Maks. Wydajność pompy 162,8 l/min

Maks. Ciśnienie w systemie 22Mpa

Ciśnienie w trybie gotowości 2,4 ~ 2,6 MPa

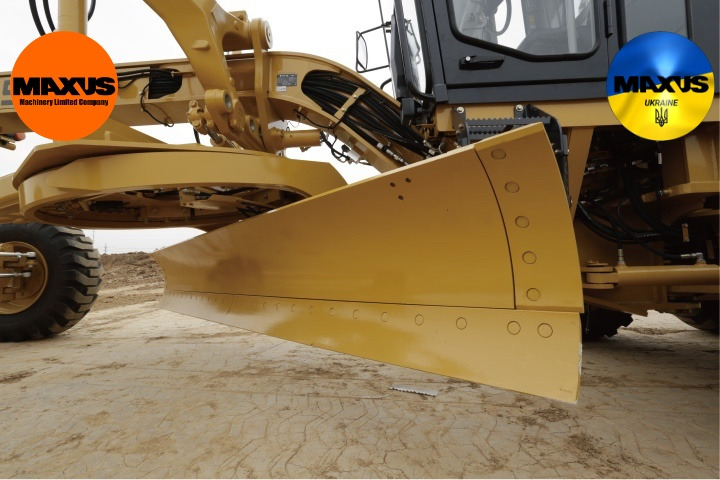

Odkładnica

Szerokość ostrza, standardowa 3974 mm (13 stóp)

Szerokość ostrza, opcjonalnie 3669 mm/4279 mm

Wysokość odkładnicy 610 mm

Grubość odkładnicy 25mm

Prześwit gardła 85 mm

Funkcja pływakowa opcjonalna

Przesuw boczny odkładnicy, lewa 796 mm

Przesuw boczny odkładnicy, prawy 678 mm

Okrągła przerzutka centralna, lewa 926 mm

Okrągła przerzutka centralna, RH 758 mm

Maks. Kąt położenia ostrza 90°

Końcówka ostrza, do przodu 40°

Końcówka ostrza, odchylona do tyłu o 5°

Maks. Zasięg barku poza oponami, lewa 2394 mm

Maks. Zasięg barku poza oponami, RH 2108 mm

Maks. Podnieś nad ziemię 475 mm

Maks. Głębokość cięcia 715 mm

Pojemność napełniania serwisu

Zbiornik paliwa 320L

Olej silnikowy 22L

Płyn chłodzący 65L

Skrzynia biegów 28L

Obudowa mechanizmu różnicowego 33L

Obudowa tandemowa, każda strona 62L*2

Napęd kołowy, sprzęgło antypoślizgowe 2L

Napęd kołowy, ze sprzęgłem poślizgowym 7L

Zbiornik oleju hydraulicznego 55L
